Odpružená RT série - vnitřní tvary

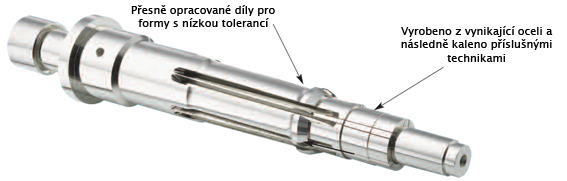

Skládací jádro - série RT

Skládací jádro je k dostání v různých velikostech, aby se dalo využít k vnitřní aplikaci do nejrůznějších forem a zjednodušilo tak jejich návrh a výrobu. Jádro vám umožní dosáhnout rychlejších cyklů a současně snížit počet pohyblivých částí formy.


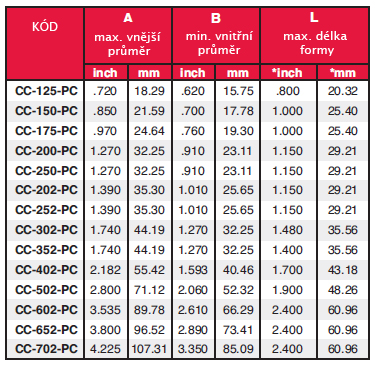

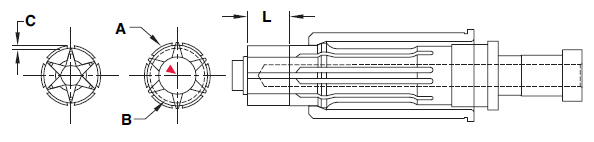

Technické informace

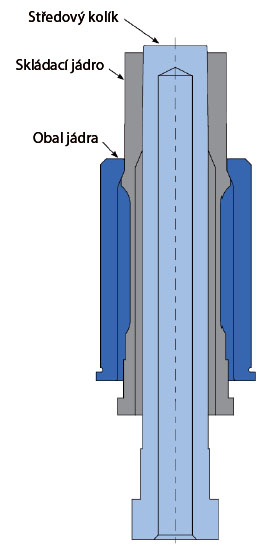

Skládací jádra typu Standard i MiniCores se skládají ze tří částí:

  1. Skládací jádro
  2. Obal jádra
  3. Středový kolík





Skládací jádro

MATERIÁL: A-2
TVRDOST: 54-57 HRC
  • Navrženo tak, aby bylo možné složení jádra i při vyjmutí středového kolíku.
  • Kontrolovaná těsnost jednotlivých dílů.

Obal jádra

MATERIÁL: 52100
TVRDOST: 54-57 HRC
  • Navrženo tak, aby byla zachována funkčnost samostatného dílu i poruše skládacího jádra.
  • V běžném provozu funkce obalu jádra není využívána. Tato je nutná pro zaručení maximální spolehlivosti a bezpečnosti v automatických a poloautomatických provozech.

Středový kolík

MATERIÁL: D-6
TVRDOST: 60-65 HRC
  • Slouží k otevření částí jádra do polohy přichystané k lisování.
  • Je nutné, aby kolík přesahoval přes hranu jádra a aby hrana na jeho konci byla zaoblená.

3D modely

IGES STEP Parasolid




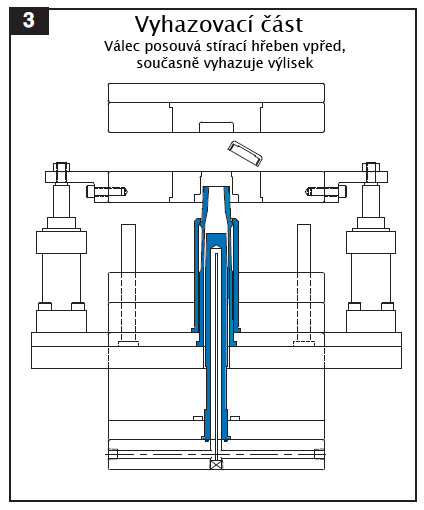

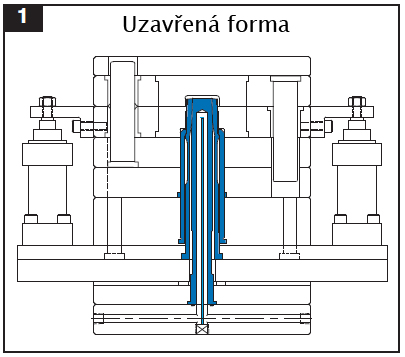

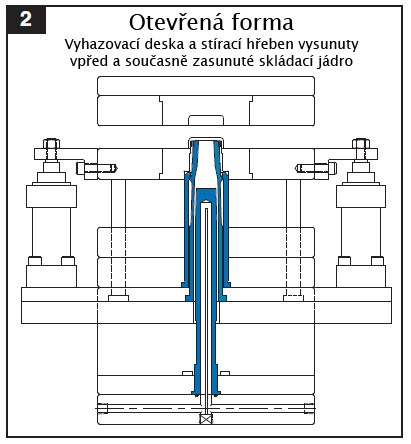

Ukázka použití


Animace
