Mechanicky vedená DT Original série - vnitřní tvary

Skládací jádro - série DT

Skládací jádra série DT jsou navrhována jednodušeji, aby bylo dosaženo skutečně snadné montáže do formy, zejméno potom tam, kde je potřeba počítat ještě s instalací dalších prvků. Kromě tří základních rozměrů je možné vyrobit skládací jádro přímo dle přání zákazníka tak, aby se montáž tohoto prvku do formy ještě více zjednodušila.


Technické informace

Skládací segment

MATERIÁL: A-2
TVRDOST: 54-57 HRC

  • • Navrženo tak, aby bylo možné složení jádra i při vyjmutí středového kolíku.
  • • Kontrolovaná těsnost jednotlivých dílů.

Středový kolík

MATERIÁL: D-2
TVRDOST: 58-63 HRC

  • • Slouží k otevření částí jádra do polohy přichystané k lisování.
  • • Kolík může být zarovnaný s rovinou jádra.

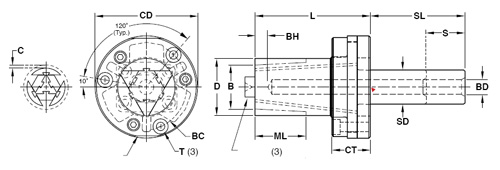

3D modely

IGES STEP Parasolid

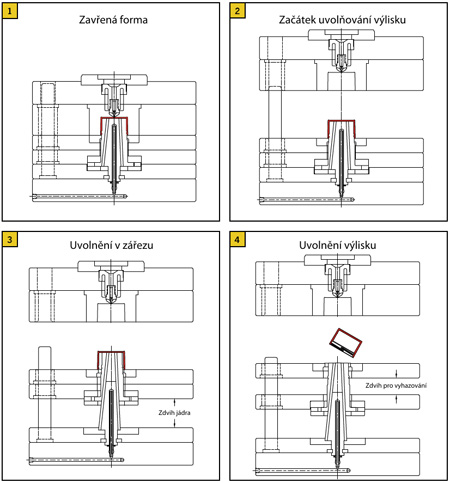

Ukázka použití
