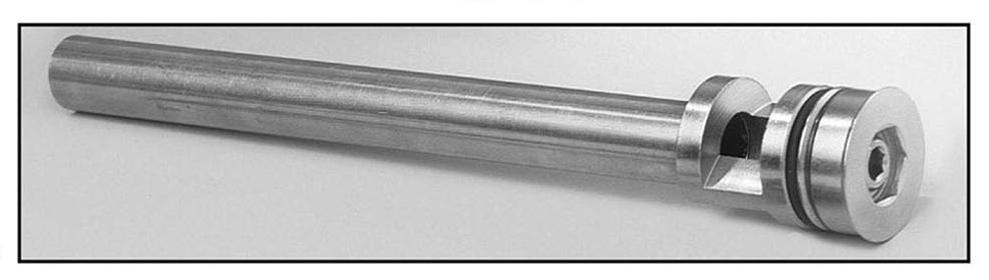

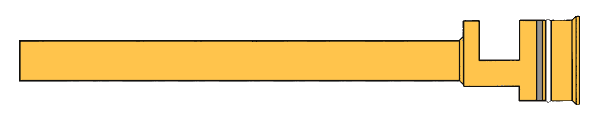

typ Fontána (patentováno) v provedení pro diry od dělových vrtáků

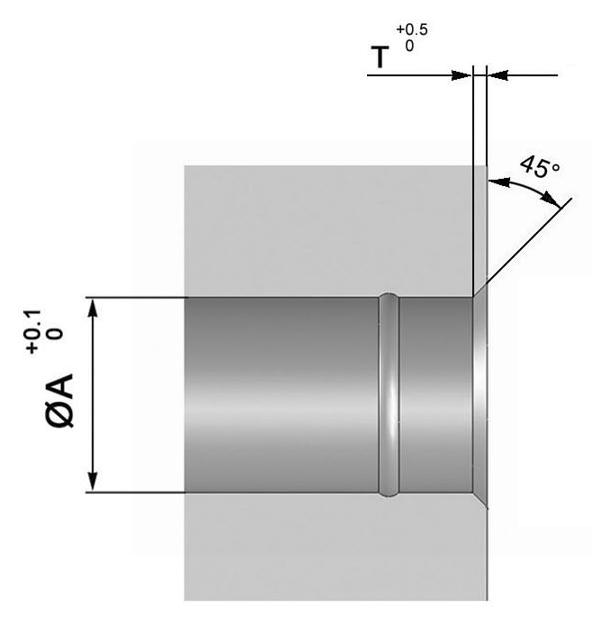

Vzhledem k trendu vrtání děr chlazení do forem pomocí hlavňových vrtáků jsme zařadily do nabídky také fontánky s těmito rozměry. Výhodou je, že do díry po tomto vrtáku je potřeba dodělat pouze sedlo (sražením hrany) a jemný zápich, čímž se opět snižuje cena aplikace těchto fontánek.
Fontánky se dodávají od vnějšího průměru trubičky B 2,5 mm a až do délek 600 mm.
Materiálové provedení:
- nerez - vysoce kvalitní materiál s minimálním průřezem stěny trubičky při zachování vysoké tuhosti

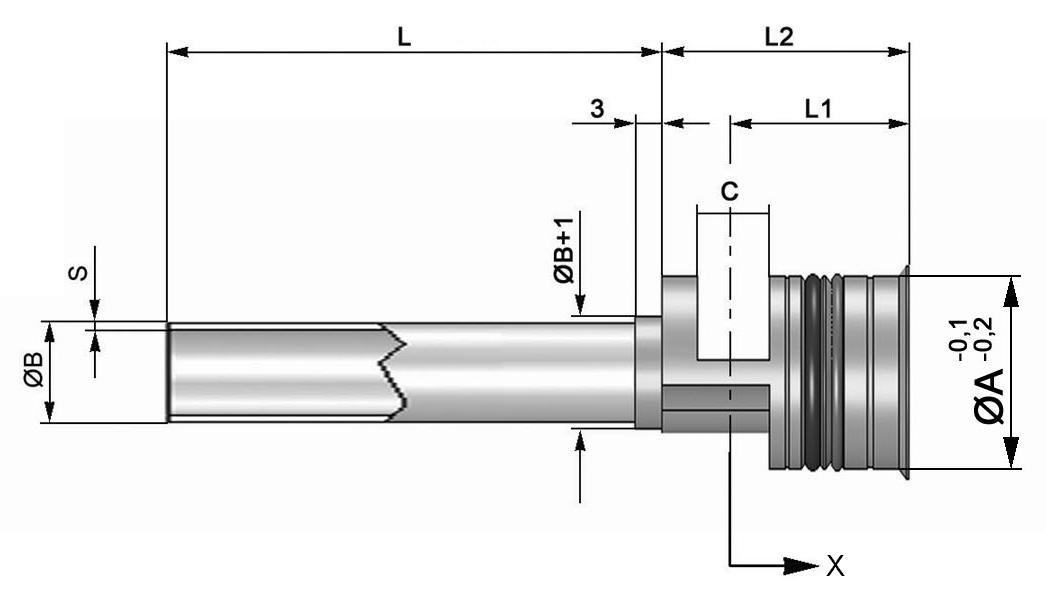

Označení | Ø A | T | Ø B | S | C | L1 | L2 | L | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RF-8F | 8 | 1 | 2 | 3 | 4 | 0,25 | 4 | 13,5 | 18 | 150 | 300 | 450 | 600 | |||||
RF-10F | 10 | 1 | 2,5 | 3 | 4 | 5 | 0,25 | 5 | 16 | 22,5 | 150 | 300 | 450 | 600 | ||||
RF-12F | 12 | 1 | 6 | 0,5 | 5 | 16,5 | 23 | 150 | 300 | 450 | 600 | |||||||
RF-14F | 14 | 1 | 7 | 0,5 | 6 | 17 | 24,5 | 150 | 300 | 450 | 600 | |||||||
RF-16F | 16 | 1,2 | 8 | 0,5 | 8 | 19 | 27,5 | 150 | 300 | 450 | 600 | |||||||
RF-20F | 20 | 1,2 | 12 | 1 | 10 | 20 | 29,5 | 150 | 300 | 450 | 600 | |||||||
RF-25F | 25 | 1,2 | 15 | 1 | 12 | 22,5 | 33,5 | 150 | 300 | 450 | 600 |
Příklad objednacího kódu: RF-10Fx300/5I - fontánka série F, upevňovací průměr 10 mm, délka 300 mm, průměr trubičky 5 mm v provedení z nerezu.
3D modely ke stažení (ve formátu *.STEP) |
|
Charakteristika
- Rychlost provedení otvoru (jakýmkoliv vrtákem)
- Rychlost montáže a demontáže součásti

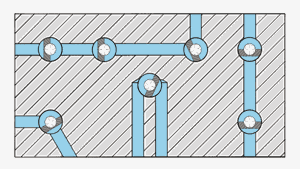

- Víceúčelovost polohování (možnost přispůsobení otvorů vstupu a výstupu kapaliny)
- Provedení s O-kroužkem z VITONu pro použití i pro vyšší teploty

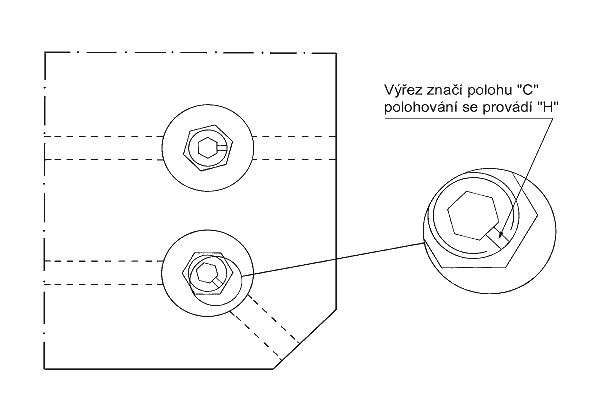

Polohování při montáži

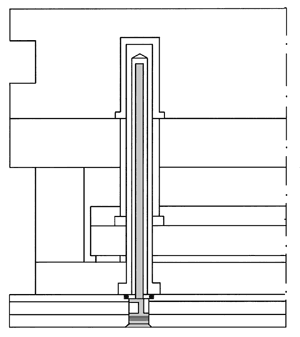

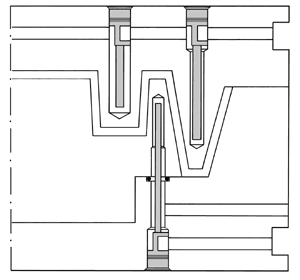

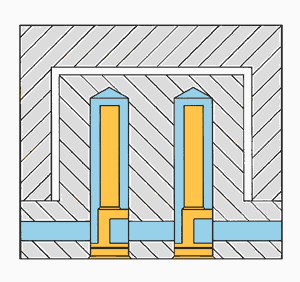

Příklady použití
|
