Fontánka - korekční sada

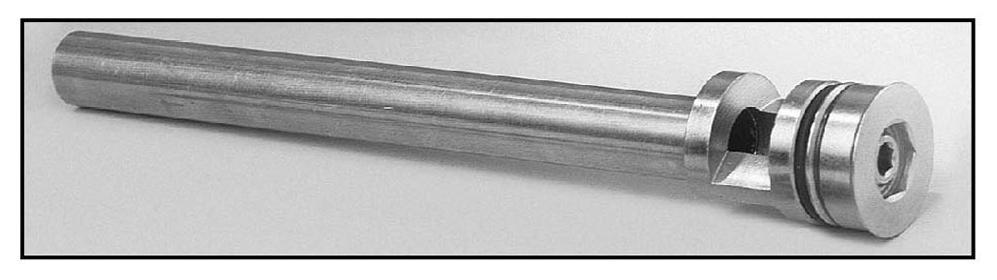

Fontánka - standardní

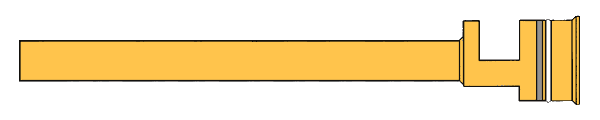

typ Fontána (patentováno)
Na vaše přání jsme razantním způsobem rozšířily rozměrovou řadu fontánek.
Nyní se fontánky dodávají od vnějšího průměru trubičky B 2,5 mm. Standardní dodávané délky se natáhly až na 600 mm.
Materiálové provedení:
- nerez - vysoce kvalitní materiál s minimálním průřezem

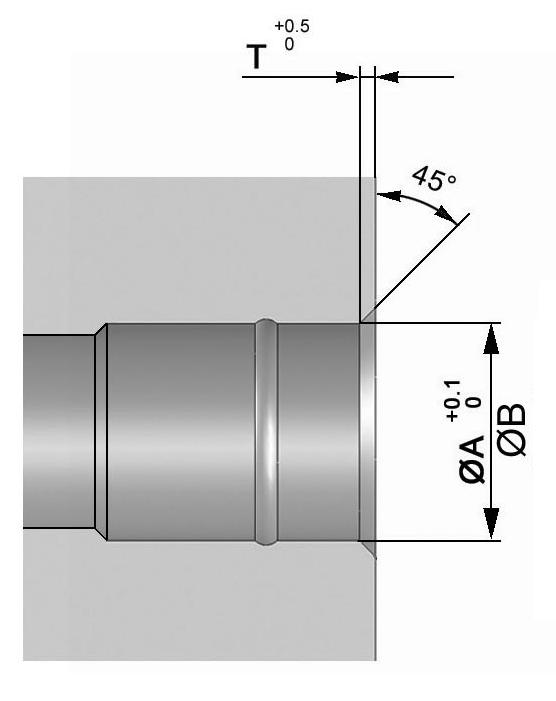

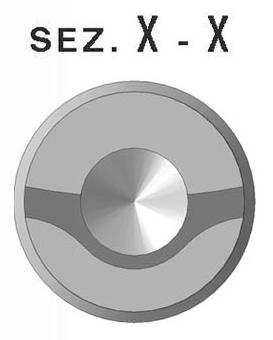

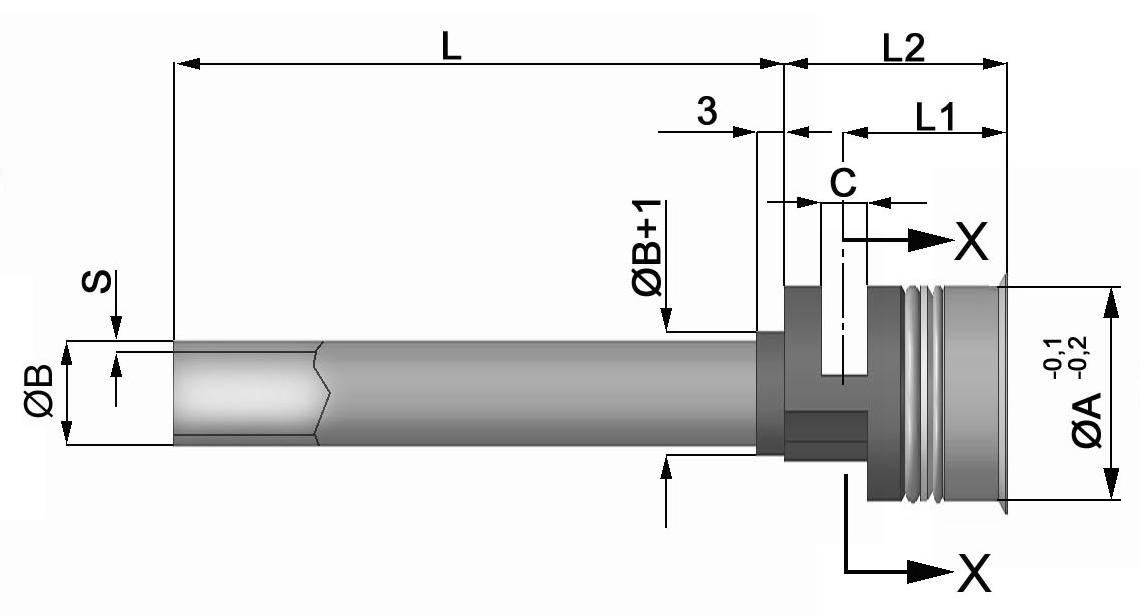

| Označení | Ø A | T | Ø B | S | C | L1 | L2 | L | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RF-8 | 8,5 | 1 | 2 | 3 | 4 | 0,25 | 4 | 13,5 | 18 | 150 | 300 | 450 | 600 | |||||
| RF-10 | 10,5 | 1 | 2,5 | 3 | 4 | 5 | 0,25 | 5 | 16 | 22,5 | 150 | 300 | 450 | 600 | ||||
| RF-12 | 12,5 | 1 | 6 | 0,5 | 5 | 16,5 | 23 | 150 | 300 | 450 | 600 | |||||||
| RF-14 | 14,5 | 1 | 7 | 0,5 | 6 | 17 | 24,5 | 150 | 300 | 450 | 600 | |||||||
Příklad objednacího kódu: RF-10x300/5I - fontánka standardní, upevňovací průměr 10,5 mm, délka 300 mm, průměr trubičky 5 mm v provedení z nerezu.
3D modely ke stažení (ve formátu *.STEP)
 |
|
Charakteristika
- Rychlost provedení otvoru (jakýmkoliv vrtákem)
- Rychlost montáže a demontáže součásti
- Víceúčelovost polohování (možnost přispůsobení otvorů vstupu a výstupu kapaliny)
- Provedení s O-kroužkem z VITONu pro použití i pro vyšší teploty

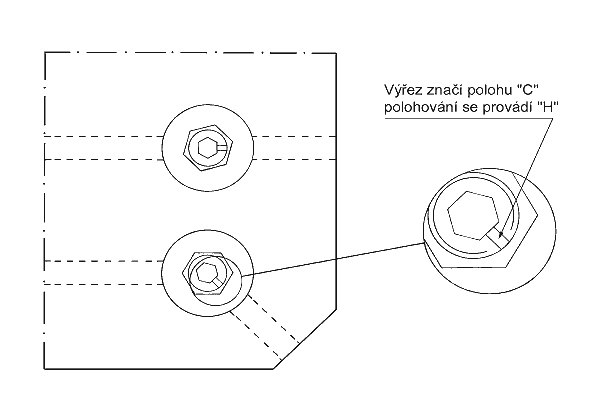

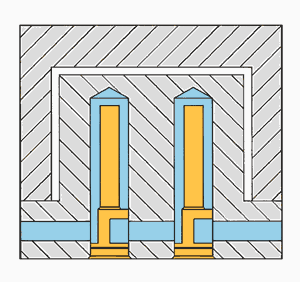

Polohování při montáži

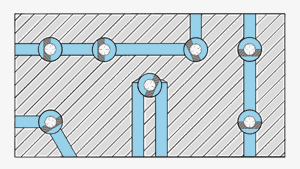

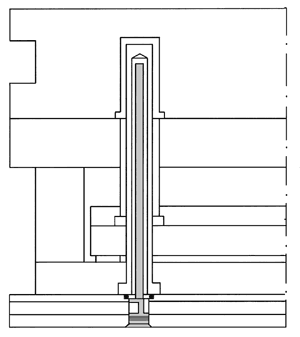

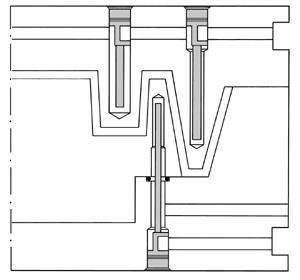

Příklady použití
 |
 |
